Produktnamn

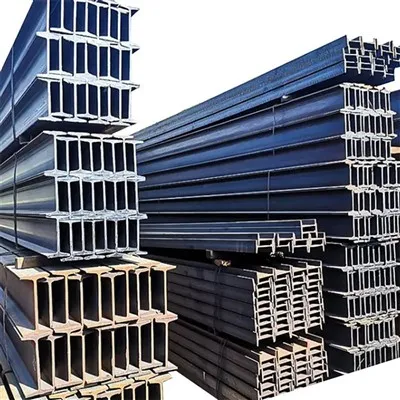

Stor - Avsnitt stål / tunga strukturella sektioner
Introduktion
Large-section steel refers to thick-walled, wide-flange, or large box-section steel members and fabricated assemblies used for heavy structures-such as heavy I/H beams, plate girders, box columns, large welded profiles and other custom large cross-sections. Dessa medlemmar används där mycket höga böjmoment, skjuvkrafter och stabilitetskrav finns (broar, stora - spanbyggnader, hamnkranar, offshore -plattformar, tunga industriella utrustningsfundationer) och är vanligtvis fabrik - prefabricerade för att minska platsarbetet.
Typiska storlekar och tillverkningsförmåga (exempelområden)
Sektionstyper:Breda - fläns I/H -balkar, plattbandet, lådkolumner, styvade balkar, stora cellulära/lådesektioner, svetsade anpassade profiler.
Sektionshöjder (H):300 mm - 2500 mm (eller större per design).
Fläns- / webbbredd (B):150 mm - 1 200 mm.
Platt / flänsens tjocklek (TF / TW):10 mm - 150 mm (kan utformas upp till ~ 200 mm beroende på projekt).
Singel - bitlängder:vanligtvis 6 m / 12 m; enstaka bitar upp till 18–24 m möjliga; Längre spann som rymmer genom skarvning.
Singel - Piece Weights:från flera ton upp till tiotals ton (med förbehåll för transport- och lyftgränser).
Material:Q345 / S355 / S420 / S460, ASTM A572 / A709, AH36 / DH36 / EH36, väderstål och andra låga - legering eller marina kvaliteter efter behov.
Tillverkningsprocesser:Tung platta skärning, plattböjning/rullning, längsgående/spiralsvetsning (SAW), robot/nedsänkt bågsvetsning, förstyvare passning - upp, värmebehandling eller stress - Relief när det krävs, stor - skala rätning och bearbetning.
Prestanda och fördelar
Mycket hög belastningskapacitet:Stora kors - Avsnitt ger hög sektionsmodul och det andra momentet för tunga böjbelastningar och minimerad avböjning.
Förbättrad stabilitet:Webbförstärkare, breddade/förtjockade flänsar och låda/stängda sektioner ökar motståndet mot lokal och global knäckning och torsion.
Material och kostnadseffektivitet:Optimerad Cross - Avsnitt Design (Plate Girder, Box Girder) kan minska den totala ståltonnaget jämfört med naivt övergång.
Fabrikens prefabricering:Minskar på - Webbplatssvetsning och passning - upp arbete; Förbättrar kvaliteten och erektionshastigheten.
Omfattande produktionstjänster:Från platta häckning, skärning och svetsning till slutbearbetning, efterbehandling och leverans som halvt eller redo - till - installera enheter.
Typiska applikationer
Bridge huvudbalkar och stora lådor.
Långa - span takbjälkar och stadion takribbor.
Tunga industriella kranbjälkar, portalskenor och portalramar.
Offshore -plattformstrålar, kaj/kajbjälkar och tunga marina strukturer.
Tunga maskinbaser, krossramar och stor utrustningstöd.
Tall Building Box -kolumner, överför balkar och slips - strålar för hög - stigande strukturer.
Energi och infrastruktur: Turbinfundament, stort rör - rackstödbalkar.
Kvalitetskontroll och inspektion
Materialcertifiering:Fullt kvarntestcertifikat (MTC) och kemisk analys per ordning.
Svetskvalitet:WPS/PQR -kontroll; Kritiska svetsar 100% NDT (UT/RT) plus PT/MT efter behov.
Mekanisk testning:Drag, utbyte, påverkan (om anges) och svetsmekaniska test per standard.
Dimensionell och geometrisk inspektion:Laser/koordinatmätning av sektionshöjd, flänsbredd, rakhet och vridning till avtalsenliga toleranser.
Metallurgiska kontroller:Makro/mikrostruktur, spannmål - Storlek och inkluderingskontroll vid behov.
Restkontroll:Stress - Relief, normalisering eller annan termisk behandling tillgänglig för service - Kritiska komponenter.
Ytbehandling och skydd
Hot - dopp galvanisering, termisk spray zink, epoxy/alkyd eller zink - rika primrar + polyuretan topprockar eller väderutbildning - stålfinish - valda för att passa platsexponering (marin, industri, inland). Beläggningssystem och inspektion (tjocklek, vidhäftning, saltspray) appliceras per klientspecifikation.
Förpackning, transport och webbplatsstöd
Förpackning:Anpassade trä/stål vaggar, kantskydd, svetsade sadlar och säkra surrning. Stora bitar är avstängda för att förhindra deformation under transitering.
Transport:Koordinering av tunga - Lifttransport (platt, tung - transportare, specialtillstånd) och port/järnvägslogistik.
Installationsstöd:Tillförsel av skarvplattor, platsjiggar/stift, lyftritningar, markerade svets-/bultpositioner och på - support eller övervakning av webbplatsen.
SPLICE DESIGN:Fläns-/ webbplimplattor, bultade flänsar eller matchar - borrade anslutningar konstruerade till klientbegränsningar och erektionsgränser.
Ledtid och kapacitet
Typiskt leveransfönster:Varierar med komplexitet - Vanligtvis 4–12 veckor för standard stora medlemmar; Mycket anpassade eller starkt testade objekt kan kräva längre ledtider.
Tillverkningskapacitet:Tung platta skärning, multi - ton svetsbågar, stora böjning/rullande linjer och tung lyftförmåga för att hantera enstaka bitar upp till många ton.
Information som krävs för att citera / producera
Vänligen ange:
Ritningar (avsnitt och tillverkningsdetaljer) eller nödvändiga sektionsdimensioner (H, B, TF, TW, LÄNGD).
Materialgrad (er) och specificerade standarder/koder.
Konstruktionsbelastningar / servicevillkor (statisk, dynamisk, trötthet) och miljö (marin, frätande, temperatur).
Anslutningstyp (svetsad/bultad/flänsad) och föredragna skarvplatser.
Maximal transport- och kranlyftgränser vid leverans/installationsplats.
Obligatorisk testning/certifiering (tredje - Partinspektion, NDT -omfattning, värmebehandling).
Leveransplats och nödvändigt schema.
Våra fördelar
ENGINEERING & Fabrication Integration:Sektionsoptimering, tallrik häckning och tillverkningssekvens som syftar till kostnads- och viktbesparingar.
Fullt QA -spårbarhet:Smälta - till - deldokumentation, ndt och mekaniska testrapporter samlade med leverans.
Fältstöd:Erektionsritningar, lyftplaner och på - STAILUPPERING för att minska installationsrisken.
Flexibel tillverkning:Kan både upprepad produktion och enstaka- enhet skräddarsydd tillverkning för att passa projektbehov.
Om du vill ha en sektionsoptimering, skarvdesign eller ett preliminärt citat, skicka ritningarna eller nyckeldimensionerna och servicelasterna - Jag ger en teknisk rekommendation och uppskattad ledtid.
